Крепеж является важной частью конструкций любого назначения, обеспечивающей надежное соединение различных элементов, оборудования и аппаратов между собой. Многие конструкции и узлы зачастую подвержены воздействию высокой температуры, что требует применения специального жаропрочного крепежа. Например, в паровых и газовых турбинах, газопроводах, котлах, реактивных двигателях и двигателях внутреннего сгорания температура может подниматься до 600оС, соответственно, для их соединения обычный крепеж не подойдет, а потребуются жаропрочные болты, шпильки, гайки и шайбы.
Подбор жаростойкого крепежа и его основные особенности.
Жаропрочные метизы изготавливаются из жаростойкой стали, имеющей высокое сопротивление ползучести и разрушению под влиянием высоких температур. Изготовление жаропрочного крепежа для нефтехимических производств, котлов и турбин ТЭЦ, осуществляется из следующих марок стали: 20Х13, 25Х1МФ, 20Х1М1Ф1ТР, 30ХМА. Жаропрочные марки сталей обладают таким физическим свойством, как прочность структуры и межатомных связей материала. Для повышения прочности основного компонента жаростойкой стали состав металла зачастую дополнен легирующими элементами. Завод «УЗСК» располагает собственной Лабораторией неразрушающего контроля, осуществляющей стилоскопирование металла, визуально-измерительный контроль ВИК, рентгенографию, ультрозвуковой контроль УЗК и прочие методы дефектоскопии, необходимые по условиям технического задания или требованиям нормативной документации. Наличие лаборатории позволяет нам производить надежный входящий контроль материалов для изготовления теплостойкого крепежа и исходящий контроль готовой продукции.
Для корректного подбора жаропрочного крепежа следует принимать во внимание следующие параметры:
- тип рабочей среды (вода/пар/газ/нефть/другое);
- температура рабочей среды;
- рабочее давление;
- материальное исполнение соединяемых элементов;
- обеспечение запаса ударной вязкости металла:
- обеспечение запаса прочности стали;
- обеспечение запаса пластичности материала изготовления.
Внимание!!! Во избежание деформации металла во время эксплуатации вследствие высоких температур, температура отпуска должна на 100оС превышать температуру эксплуатации. Такая профилактическая мера позволит создать наиболее герметичное и надежное крепежное соединение. Технология термообработки, разработанная нашим заводом, позволяет обеспечить необходимые запасы температуры отпуска, прочности металла, ударной вязкости стали и пластичности материалов.
Штат Уральского Завода Стальных Конструкций укомплектован высококвалифицированными сотрудниками, имеющими профильное образование, в том числе мощным инженерно-конструкторским отделом, поэтому если у Вас возникли сложности с самостоятельным подбором жаропрочного крепежа, Вы можете обратиться к нашим специалистам. В конструкторском отделе УЗСК Вам помогут в выборе жаростойких метизов, подготовят необходимые чертежи и схемы, а также разработают конструкторскую документацию для Вашего заказа.
Основные стандарты жаропрочного крепежа.
| Стандарт | Описание | Размеры |
|---|---|---|

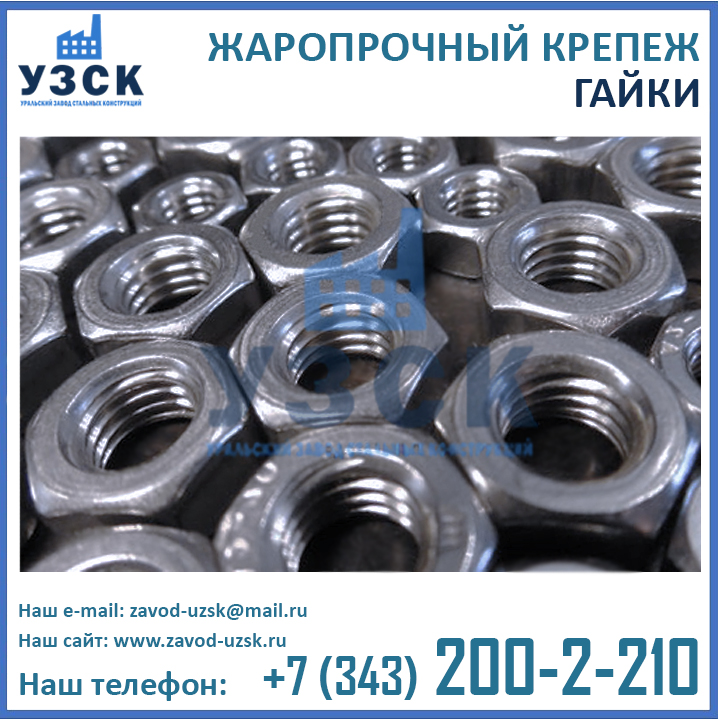

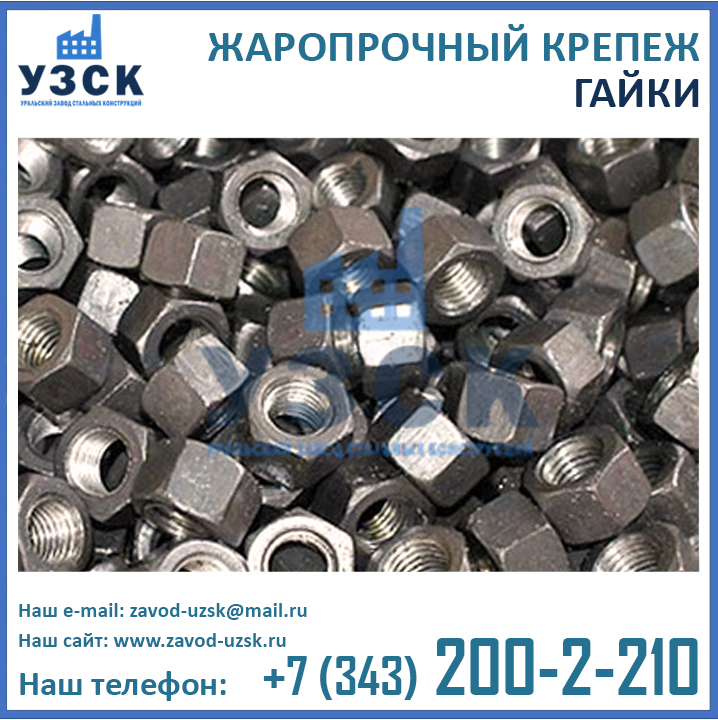

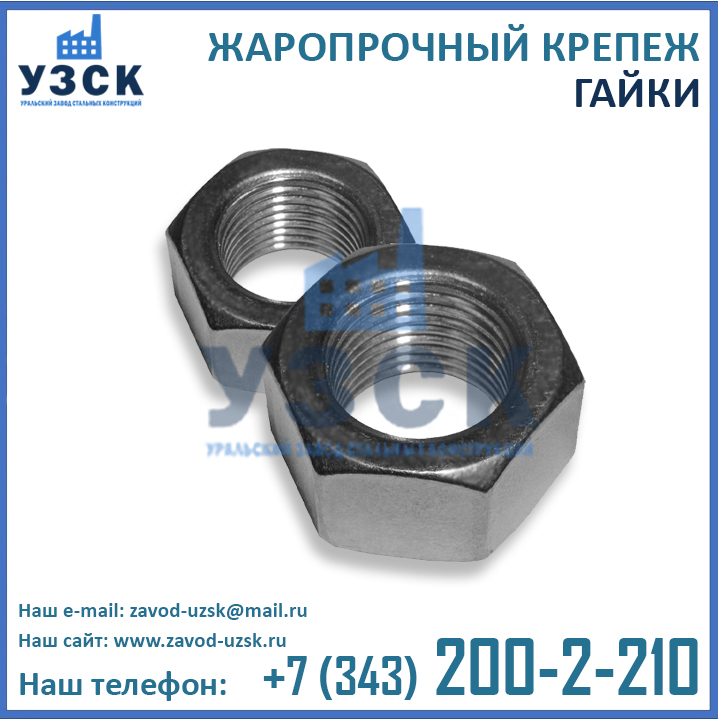

| Гайки ГОСТ 9064-75 | Для фланцевого соединения, температура среды от 0 до 650°С, вместо ГОСТ 9064-69. | М10-М160 |
| Шайбы ГОСТ 9065-75 | Для фланцевого соединения, температура среды от 0 до 650°С, вместо ГОСТ 9065-69. | М10-М160 |

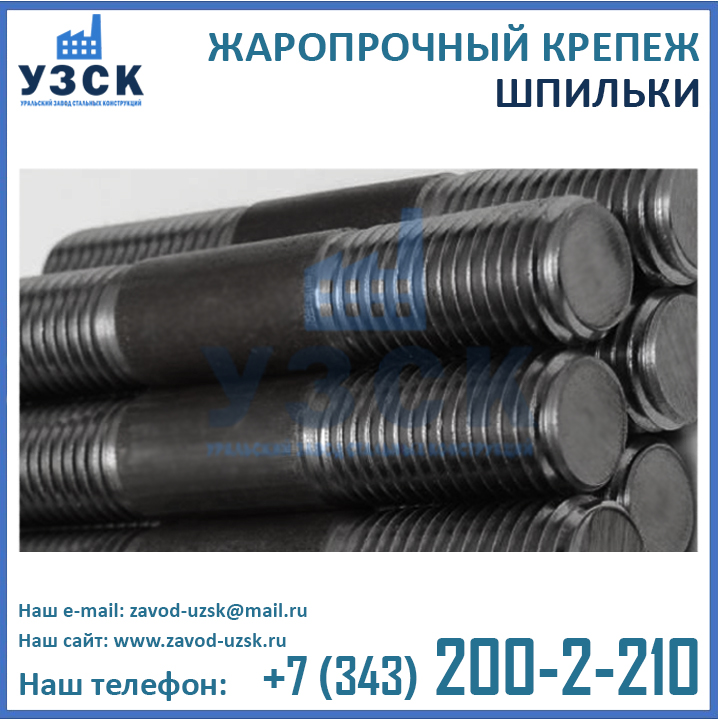

| Шпильки ГОСТ 9066-75 | Для фланцевого соединения, температура среды от 0 до 650°С, вместо ГОСТ 9065-69. | М10-М160 |
| Шпильки ГОСТ 10494-75 | Для фланцев с линзовым уплотнением на Ру от 100 до 1000 кгс/см2, взамен ГОСТ 10494-74. | М12-М56 |
| Шпильки ГОСТ 11447-80 | Упорные шпильки на Ру от 100 до 1000 кгс/см2. | М12-М56 |

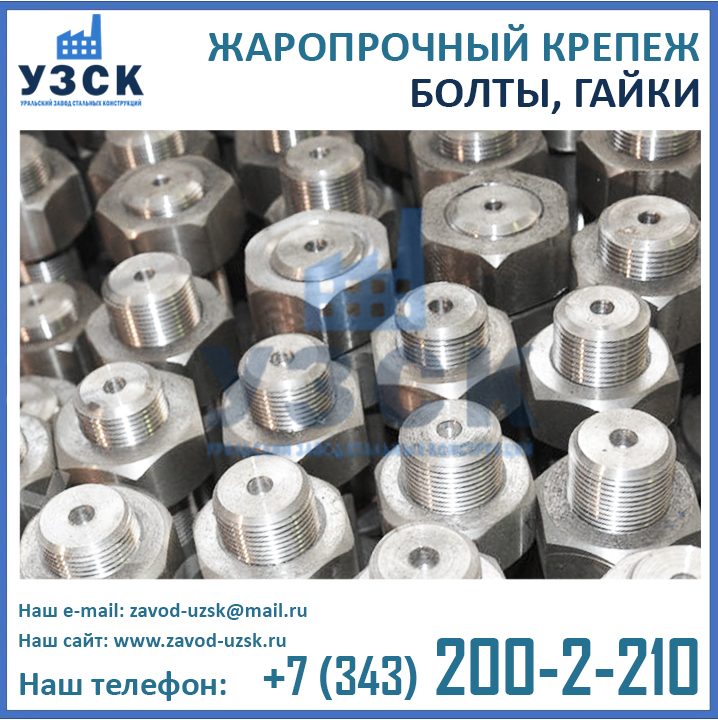

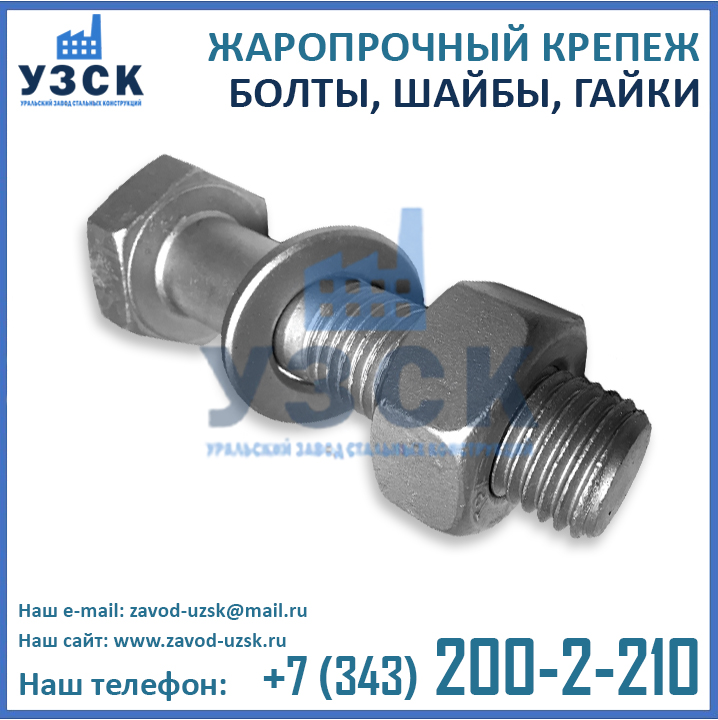

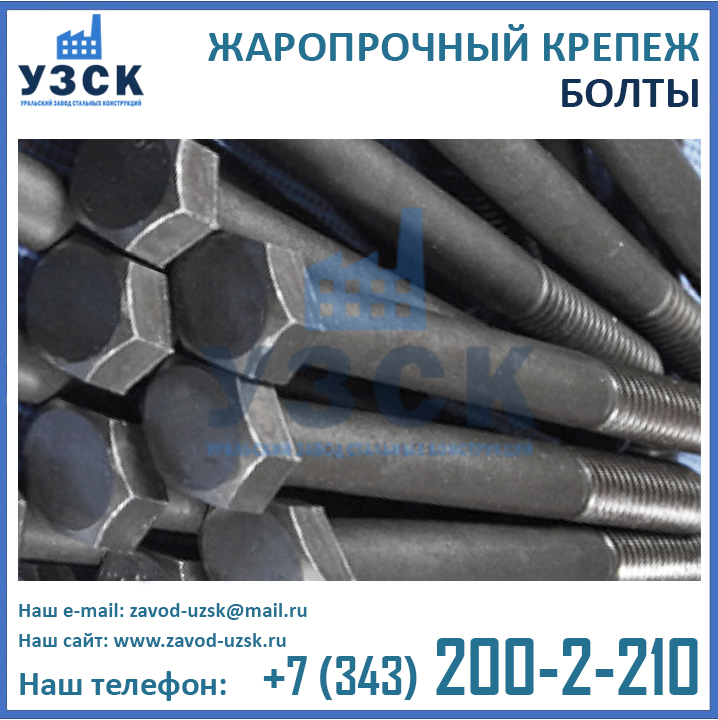

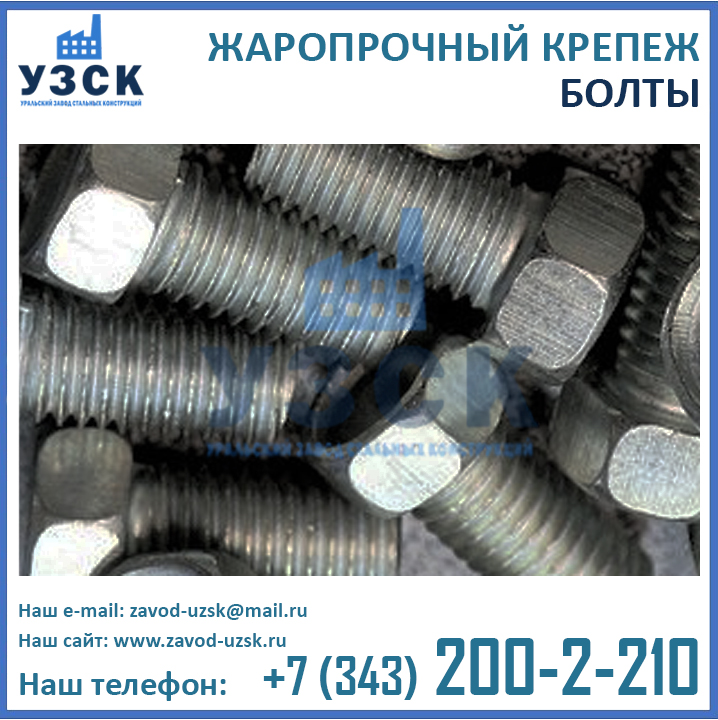

| Крепеж ГОСТ 20700-75 | Болты, шпильки, гайки, шайбы, пробки и хомуты с температурой среды от 0 до 650 °С, для анкерного и фланцевого соединения. | М10-М160 |
| Шпильки ГОСТ 22043-76 | Для деталей с гладкими отверстиями, класса точности А, с двумя одинаковыми по длине резьбовыми концами. | М2-М48 |
| Шпильки ГОСТ 22032-76 | Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. | М2-М48 |
| Шпильки ОСТ 26-2040-96 | Для фланцевого соединения, на условное давление Ру до 16 МПа, для температур от -70 до +600 °С. | М10-М56 |
| Шпильки ОСТ 26-2043-96 | для фланцевого соединения, условное давление Ру до 16 МПа (160 кгс/см2), рабочая температура от минус 70°С до плюс 600°С. | М2-М48 |
| Шпильки ОСТ 26-2039-96 | С ввинчиваемым концом, для фланцевого соединения. Нормальная точность. | М6-М48 |
| Крепеж ASME * | Американский стандарт ASME. Материал изготовления ASME SA-193 Grade B7 (SA-193 Gr.B7), SA-193 Grade B7M (SA-193 Gr.B7M), SA-193 Grade B16 (SA-193 Gr.B16). | 1-4″, М30-М100 |
| Крепеж ASTM * | Американский стандарт ASTM. Материал изготовления ASTM A193 Grade B7 (A193 Gr.B7), A193 Grade B16 (A193 Gr.B16). | 1-4″, М30-М100 |
*Завод «УЗСК» осуществляет импортозамещение крепежа по американским стандартам ASME (American Society of Mechanical Engineers/Американское общество инженеров-механиков) и ASTM (American Society for Testing and Materials/Американское общество испытания материалов), предлагая их аналоги.
Производитель жаропрочного крепежа.
Являясь непосредственным производителем теплостойких метизов, Уральский Завод Стальных Конструкций может изготовить крепеж для высоких температур любого исполнения, как типового, так и нестандартного (по индивидуальным размерам и характеристикам заказчика). У нас Вы можете заказать оцинкованные болты, шпильки и гайки, обладающие жаропрочными свойствами, а также хромированные метизы.
Жаропрочные крепежные изделия нашего производства поставляются с сертификатами/декларациями соответствия и другими разрешительными документами, необходимыми в соответствии со стандартами и техническим заданием. С этими документами, с также сертификатами ИСО Вы можете ознакомиться в разделе ДОКУМЕНТАЦИЯ на нашем сайте. Сварочные работы производятся специалистами, аттестованными по технологии НАКС.
Наши производственные площади оборудованы всем необходимым для изготовления жаростойких метизов. Парк станков завода «УЗСК» состоит из листогибочных трехвалковых машин, фрезерных, сверлильных, токарных и лентопильных станков, гильотин, сварочных аппаратов (ручная дуговая сварка, сварка в среде защитных газов, сварка под флюсом), а также оборудования для плазменной резки и т.д.
Надежность нашего Завода и высокое качество выпускаемой нами продукции подтверждается доверием ведущих предприятий России и стран СНГ и ЕАЭС в разработке конструкторской документации и изготовлении продукции. В число наших клиентов входят такие организации, как АО «Каменск-Уральский литейный завод», ОАО «Лукойл» г. Астрахань, ЗАО ЛАНИТ, АЭН (Агентство эксплуатации недвижимости), АО «Энергетик-ПМ», ОАО «Газпромнефть-Тюмень», Калугаглавснаб (КГС), СМУ 16, НАО «НИПИГОРМАШ», ОАО «Алтайский шинный комбинат», ОАО «РЖД», ОАО «Завод керамических изделий», ОАО «НЬЮ ГРАУНД», АО «Уралкомпрессормаш», ОАО «Русгидро» (Саяно-Шушенская ГЭС), ОАО «Илим», Хабаровская производственно-ремонтная компания, ОАО «Уральский электрохимический комбинат», ИКЕА Мега Екатеринбург, ОАО «ЕКС».
Цены жаропрочных шпилек, болтов, гаек.
Приобретая крепеж жаропрочного исполнения напрямую у завода-изготовителя, Вы не переплачиваете многочисленным посредникам. Кроме того, при обширных объемах закупки завод УЗСК предлагает скидки на жаростойкие болты, гайки и шпильки любых типоразмеров.
Стоимость крепежа из жаропрочных сталей рассчитывается индивидуально, в зависимости от необходимого стандарта изготовления, типоразмеров, материального исполнения, необходимости и типа антикоррозийного покрытия и термообработки.
Для того чтобы узнать цены на жаростойкий крепеж производства УЗСК, свяжитесь с менеджером отдела продаж завода любым удобным для Вас способом: по электронной почте info@zavod-uzsk.ru, по телефону, через форму обратной связи на нашем сайте: ON-LINE ЗАКАЗ.
Доставка метизов жаростойкого исполнения осуществляется во все регионы России, а также за рубеж: в Казахстан, Беларусь, Кыргызстан, Узбекистан, Армению и Азербайджан. Теплостойкие болты, гайки и шпильки нашего производства уже эксплуатируются в таких городах, как: Нур-Султан (ранее Астана), Бишкек, Минск, Ереван, Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Тольятти, Ижевск, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Рязань, Астрахань, Набережные Челны, Пенза, Липецк, Киров и другие населенные пункты.
