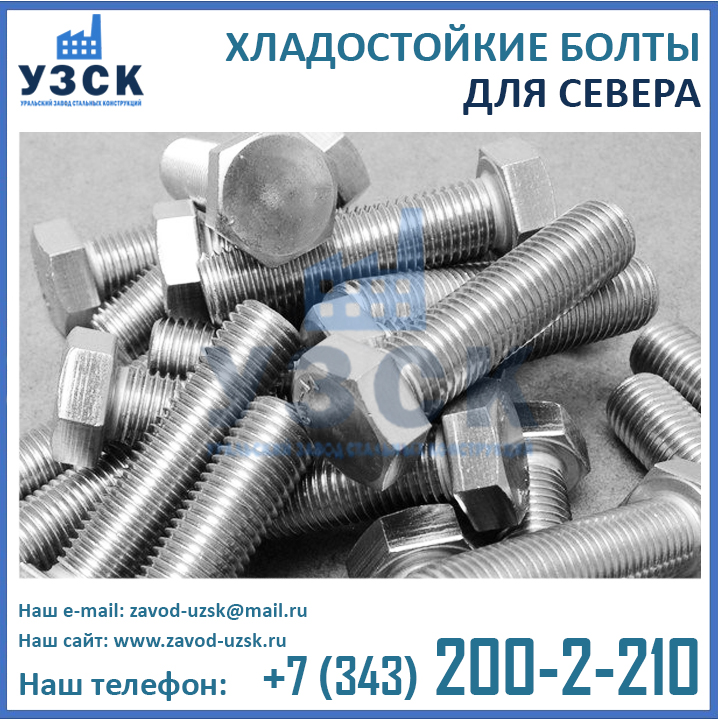

В связи с развитием в Якутии и Арктике промышленного строительства и началом нефтегазовых проектов в регионах крайнего севера, появилась потребность в высокопрочном крепеже, учитывающем фактор хрупкого разрушения в условиях сверхнизких температур. Уральский Завод Стальных Конструкций для этих целей разработал линейку хладостойких метизов, проходящих испытания при температурах до -70оС и выдающих в этих условиях запас вязкости до 60%.
Основные типы и размеры хладостойкого крепежа
| Тип, класс прочности | Материал изготовления | Размерный ряд |
|---|---|---|
| Хладостойкие болты класса прочности 4.6 | 09Г2С | М12-М90 |
| Хладостойкие шпильки класса прочности 4.6 | ||
| Хладостойкие болты класса прочности 5.6 | 09Г2С 40Х | М12-М90 |
| Хладостойкие шпильки класса прочности 5.6 | ||
| Хладостойкие болты класса прочности 6.6 | 40Х 40ХН2МА | М12-М90 |
| Хладостойкие шпильки класса прочности 6.6 | ||
| Хладостойкие болты класса прочности 8.8 | 40Х 40ХН 40ХН2МА | М30-М48 |
| Хладостойкие шпильки класса прочности 8.8 | ||
| Хладостойкие болты класса прочности 10.9 | 40Х | М12-М30 |
| 40ХН2МА | М25-М48 | |
| Хладостойкие шпильки класса прочности 10.9 | 40Х | М12-М30 |
| 40ХН2МА | М25-М48 | |
| Хладостойкие болты ASME* | SA-320/SA-320M | 1-4” |
| Хладостойкие шпильки ASME* | ||
| Хладостойкие болты ASTM* | A320/A320M | 1-4” |
| Хладостойкие шпильки ASTM* |
*ООО «УЗСК» осуществляет импортозамещение болтов и шпилек по американским стандартам ASME (American Society of Mechanical Engineers/Американское общество инженеров-механиков) и ASTM (American Society for Testing and Materials/Американское общество испытания материалов) с резьбами UNC, 8-UN. Для изготовления аналогов болтов и шпилек ASME и ASTM (высокопрочный крепеж для низких температур) применяется легированная и нержавеющая сталь, механические свойства и химический состав которых регламентируется стандартами ASTM, ASME.
Изготовление шпилек диаметром до 1 дюйма производится с крупным шагом резьбы UNC по ASME B1.1-2003, выпуск шпилек диаметром от 1 1/8 дюйма осуществляется с применением резьб с восемью нитками на дюйм серии 8-UN по ASME B1.1-2003, а производство метрических шпилек М30-М100 – по ASME B1.13M-2005 с крупным шагом резьбы.
Болты и шпильки для Арктики и других северных регионов: основные стандарты
| Стандарт | Описание | Типоразмеры |
|---|---|---|
| Болты ГОСТ 7795-70 | Головка уменьшенная шестигранная, подголовок направляющий, класс точности В, взамен ГОСТ 7795-62. | Болты М6-М48 |
| Болты ГОСТ 7796-70 | Головка уменьшенная шестигранная, класс точности В, взамен ГОСТ 7796-62. | Болты М8-М48 |
| Болты ГОСТ 7798-70 | Головка шестигранная, класс точности В, взамен ГОСТ 7798-62. | Болты М6-М48 |
| Болты ГОСТ 7805-70 | Головка шестигранная, класс точности А, взамен ГОСТ 7805-62. | Болты М2-М48 |
| Болты ГОСТ 7808-70 | Головка уменьшенная шестигранная, класс точности В, взамен ГОСТ 7808-62. | Болты М8-М48 |
| Болты ГОСТ 7811-70 | Головка уменьшенная шестигранная, направляющий подголовок, класс точности В, взамен ГОСТ 7811-62. | Болты М6-М48 |
| Болты ГОСТ 7817-80 | Головка уменьшенная шестигранная, класс точности А, для отверстий из-под развертки, взамен ГОСТ 7817-72. | Болты М6-М48 |
| Болты ГОСТ 10602-94 | Головка шестигранная, диаметр резьбы более 48 мм, класс точности В, взамен ГОСТ 10602-72. | Болты М52-М150 |
| Болты ГОСТ 15589-70 | Головка шестигранная, класс точности А, ГОСТ введен впервые | Болты М6-М48 |
| Болты ГОСТ 15590-70 | Головка уменьшенная шестигранная, направляющий подголовок, класс точности С, введен впервые. | Болты М6-М48 |
| Болты ГОСТ 15591-70 | Головка уменьшенная шестигранная, класс точности С, введен впервые. | Болты М6-М48 |
| Болты ГОСТ 18125-72 | Головка уменьшенная шестигранная, класс точности А и В, взамен ГОСТ 10603-63, ГОСТ 10604-63. | Болты М52-М160 |
| Болты ГОСТ 22353-77 | Высокопрочные болты, класс точности В. | Болты М16-М48 |
| Болты ГОСТ Р 52644-2006 | Высокопрочные болты, головка шестигранная, увеличенный размер под ключ, для металлоконструкций, введен впервые | Болты М16-М48 |
| Болты ОСТ 26-2037-96 | Шестигранная головка, для фланцевых соединений, взамен ОСТ 26-2037-77. | Болты М6-М48 |
| Болты ОСТ 37.001.123-96 | Головка уменьшенная шестигранная, ГОСТ введен впервые. | Болты М6-М16 |
| Шпильки ГОСТ 10494-80 (взамен ГОСТ 10494-74) | Для фланцев с линзовым уплотнением на Ру от 100 до 1000 кгс/см2. | М12-М56 |
| Шпильки ГОСТ 11447-80 | Упорные шпильки на Ру от 100 до 1000 кгс/см2. | М12-М56 |
| Шпильки ГОСТ 22032-76 | Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. | М2-М48 |
| Шпильки ГОСТ 22033-76 | Шпильки с ввинчиваемым концом длиной 1d. Класс точности A. | М2-М48 |
| Шпильки ГОСТ 22034-76 | Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. | М2-М48 |
| Шпильки ГОСТ 22035-76 | Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности A. | М2-М48 |
| Шпильки ГОСТ 22036-76 | Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В. | М2-М48 |
| Шпильки ГОСТ 22037-76 | Шпильки с ввинчиваемым концом длиной l,6d. Класс точности A. | М2-М48 |
| Шпильки ГОСТ 22038-76 | Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. | М2-М48 |
| Шпильки ГОСТ 22039-76 | Шпильки с ввинчиваемым концом длиной 2d. Класс точности А. | М2-М48 |
| Шпильки ГОСТ 22040-76 | Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности В. | М2-М48 |
| Шпильки ГОСТ 22041-76 | Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. | М2-М48 |
| Шпильки ГОСТ 22042-76 | Для деталей с гладкими отверстиями, класса точности В, с двумя одинаковыми по длине резьбовыми концами. | М2-М48 |
| Шпильки ГОСТ 22043-76 | Для деталей с гладкими отверстиями, класса точности А, с двумя одинаковыми по длине резьбовыми концами. | М2-М48 |
| Шпильки ОСТ 26-2040-96 | Для фланцевых соединений, на условное давление Ру до 16 МПа, для температур от -70 до +600 °С. | М10-М56 |
| Шпильки ASME B 16.5-1996 | Шпильки по американскому стандарту ASME. | NPS1⁄2 — NPS 24 |
Основные требования, предъявляемые к характеристикам хладостойких метизов
Осуществление строительных и нефтедобывающих работ в Арктике имеет свои особенности и нуждается в особом подходе. Наличие грунтов вечной мерзлоты и преобладание очень низких температур накладывает на оборудование и материалы, эксплуатируемые в районах крайнего севера, специальные требования: они должны быть изготовлены для климатического исполнения ХЛ. Определение климатических районов осуществляется по ГОСТ 16350-80 в зависимости от средних показателей температуры и влажности воздуха января, а также прочих климатических особенностей.
Таким образом, для того, чтобы обеспечить надежность сооружений и конструкций в северных широтах, необходимо для крепежных соединений использовать исключительно специальные хладостойкие метизы. Рядовые стали обладают предрасположенностью к охрупчиванию и хладоломкости при температуре ниже минус 30оС, поэтому использование крепежа из обычной стали в арктических регионах может привести негативным последствиям, например, обрушению конструкций (мачт, эстакад, молниеотводов и др.)

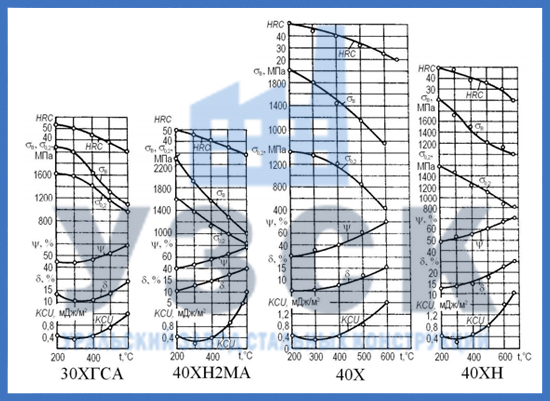

В соответствии с данными научных исследований, во избежание хрупкого разрушения хладостойкого крепежа для севера необходимо, чтобы материал изготовления при отрицательной температуре имел определенный запас пластичности и ударной вязкости, отраженный в следующих графиках:
Что касается России, при температуре -60 оС ударная вязкость 39 Дж/см2 (в некоторых СНИПах РФ 30 Дж/см2) является критическим значением. Следует учитывать, что требования к испытательным температурам хладостойкого крепежа в разных странах могут быть другими. К примеру, в соответствии с американскими стандартами ASME и ASTM испытания по контролю ударной вязкости ферритной хромомолибденистой стали SA-320 Gr.L7 должны проводиться при температуре -73 оС (-100 оF), а испытания ферритной хромникельмолибденистой стали SA-320 Gr.L43 – при температуре -101 оС (-150 оF).
Термообработка хладостойких болтов и шпилек
Обеспечение хладостойкости метизов возможно только при применении для их изготовления стали, имеющей мелкозернистую микроструктуру, получить которую можно, осуществив специальную термообработку по инновационной УФНЗС технологии.
Термообработка УФНЗС не только обеспечивает мелкозернистую микроструктуру стали, но и стабильный запас прочности и хладостойкости металла. В соответствии с маркой стали хладостойких болтов и режимом термообработки, болты класса прочности 10.9 производства «УЗСК» имеют ударную вязкость 50-90 Дж/см2 при температуре минус 60оС; а болты класса прочности 5.6 и 6.6 – ударную вязкость 110-130 Дж/см2 при тех же условиях.

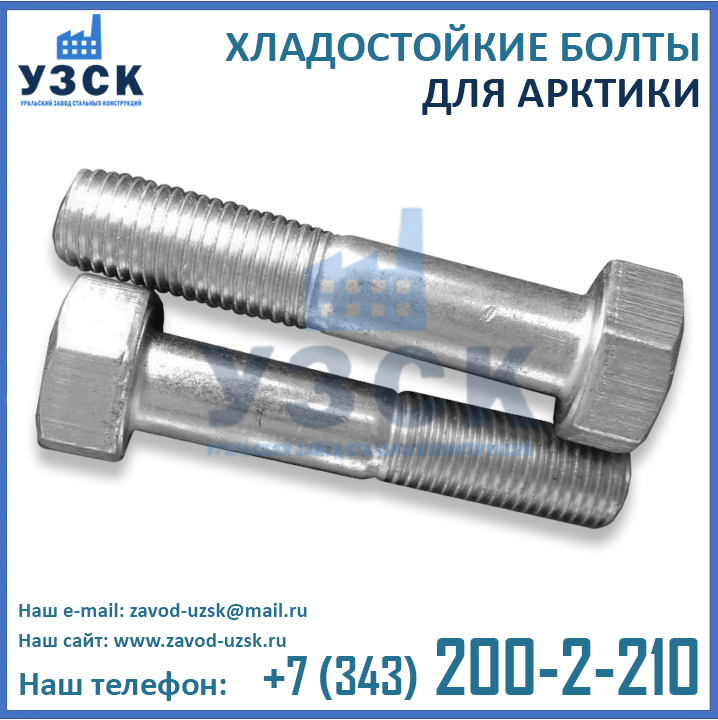

Производство болтов для Арктики
Уральский Завод Стальных Конструкций – непосредственный производитель хладостойкого крепежа. У нас Вы можете купить болты для севера в различных конструктивных исполнениях:
- Хладостойкие болты исполнение 1 – прямые болты без отверстий;
- Хладостойкие болты исполнение 2 (хладостойкие болты 2М) – прямые болты с отверстием в стержне под шплинт;
- Хладостойкие болты исполнение 3 (хладостойкие болты 3М) – прямые болты с отверстиями в головке под контровочную проволоку.
Метизная продукция для крайнего севера нашего производства сертифицирована и подвергается тщательному контролю качества со стороны собственной Лаборатории неразрушающего контроля, которая производит стилоскопирование металла, рентгенографию, визуально-измерительный контроль ВИК, ультрозвуковой контроль УЗК и другие методы дефектоскопии, требующиеся в соответствии с нормативной документацией или с условиями технического задания.
Кроме стандартных болтов по ГОСТ и ОСТ для арктических регионов, завод «УЗСК» осуществляет изготовление хладостойких болтов по индивидуальным размерам и эскизам Заказчика и может разработать конструкторскую документацию и чертежи по ТЗ (техническому заданию) Заказчика, что обусловлено наличием на нашем заводе высокопрофессионального инженерно-конструкторского отдела. Завод «УЗСК» изготовит болты хладостойкие любой длины стержня и резьбы, любого размера и формы головки, из материала, соответствующего климатического исполнения ХЛ.
Производственные площади, многочисленный штат высокопрофессиональных сотрудников и материально-техническая база завода «УЗСК» позволяет выпускать крупные партии болтов и шпилек для Арктики высокого качества в кратчайшие сроки. Парк станков включает в себя сверлильные, фрезерные, токарные, лентопильные станки, гильотины, листогибочные трехвалковые машины, сварочные аппараты (ручная дуговая сварка, сварка под флюсом, сварка в среде защитных газов); оборудование для плазменной резки и т.д. Сварочные работы на нашем заводе осуществляют специалисты, аттестованные по технологии НАКС.
В качестве нашей продукции уже убедились такие ведущие организации, как: К-ДОРСТРОЙ (Казахстан), ОАО «РЖД», Корпорация ВСМПО «АВИСМА», ГК «СИЛУР», АО «ТЭС», Тарховское нефтедобывающее предприятие, ОАО «Лукойл» (г. Астрахань), ОАО «Газпромнефть-Тюмень», ЛСР Строительство Урал, ИКЕА Екатеринбург, Ленинградская АЭС, TASHIR, RENAISSANCE HEAVY INDUSTRIES, ОАО «Русгидро», ФГУП ОКБ «Факел», АО «СИБЭКО», JURBY и другие крупнейшие предприятия России, Казахстана, Армении, Киргизии, Азербайджана, Белоруссии и Узбекистана. Убедитесь и Вы!
Для того чтобы купить хладостойкие шпильки и болты для регионов крайнего севера непосредственно у производителя и не переплачивать многочисленным посредникам, свяжитесь с нами по координатам, указанным в разделе КОНТАКТЫ на нашем сайте. При заказе крупной партии болтов мы предоставим Вам гарантированную скидку. Подробности у менеджеров отдела продаж по телефону. Уточнить актуальные цены хладостойких болтов и шпилек для Арктики, сроки изготовления крепежа и условия доставки в Ваш регион можно по электронной почте info@zavod-uzsk.ru.
